수고 하십니다.
캐드 그리드 관련해서 문의 드립니다.
-부품 작성시 그리드 켜서 사용중입니다.
치수 작성시 그리드 화면이 선에서 점으로 변경됩니다.
치수 작성시에도 그리드 화면이 점이 아닌 선으로 유지되려면 어떤 설정을
변경해야 하는지 알려 주십시요.
*참고 사진

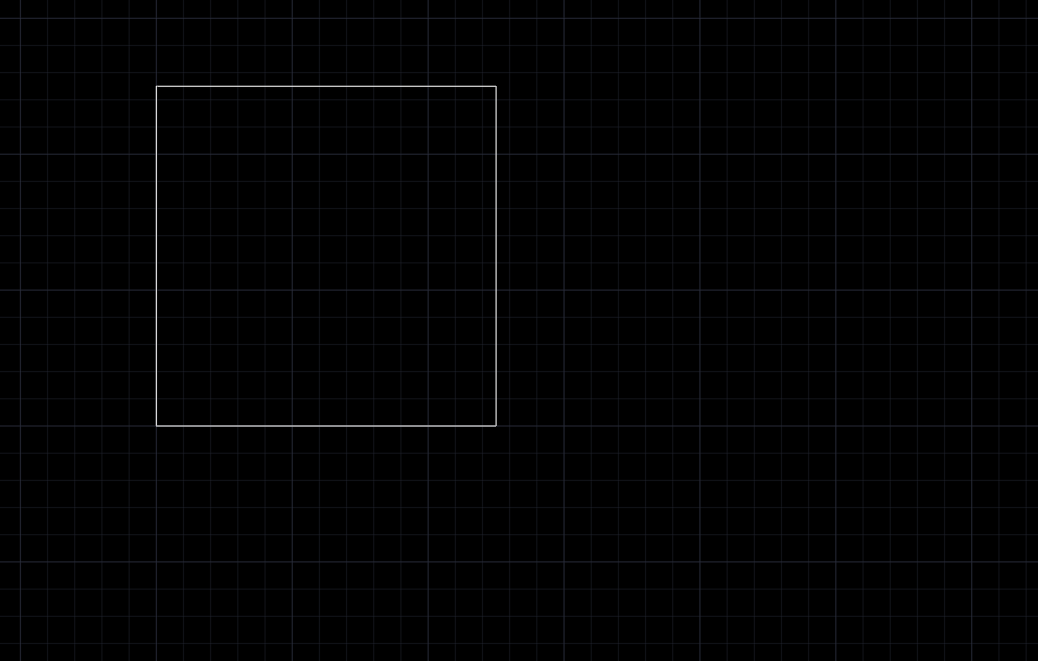

1.부품 작성시 그리드화면입니다. (F7 그리드 키면 선으로 표시되니다)
2.치수 기입하려고 하면 그리드 화면이 선에서 점으로 변경됩니다.(치수 간격 맞추려고 스넵기능 활용합니다.)

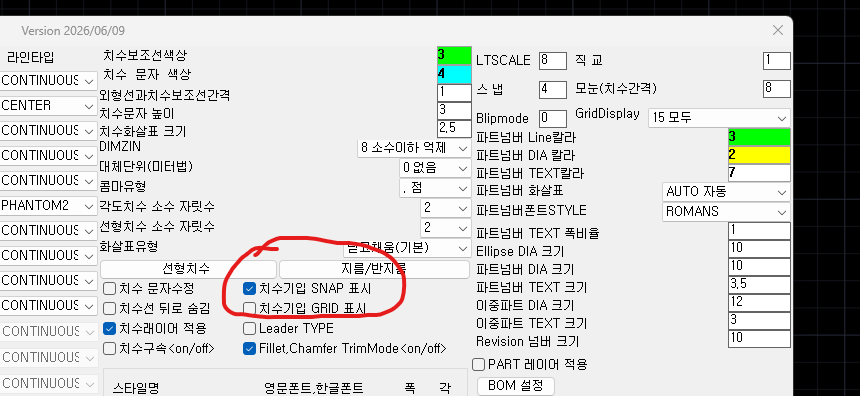

3. 참고로 환경설정 사진입니다.
| 번호 | 제목 | 글쓴이 | 날짜 | 조회 수 |
|---|---|---|---|---|
| » |
그리드 관련 문의드립니다.
1
|
에이치엔티 | 2026.08.06 | 7 |
| 8 | 도면 분할(1품 일도) 시 GSTAR CAD 꺼지는 현장 | 진성123456 | 2024.07.05 | 3795 |
| 7 |
문의사항
1
|
atk0857 | 2023.09.21 | 2104 |
| 6 | 블록 더블클릭 1 | ㅇ | 2023.07.19 | 1570 |
| 5 | yeh 권한코드 1 | 세현 | 2015.08.26 | 3285 |
| 4 | 질문이 있습니다. 1 | 동남 | 2014.09.22 | 8808 |
| 3 | 안녕하세요 태현테크원입니다. 1 | 오진성 | 2014.03.03 | 11613 |
| 2 | 질문이 있습니다. 1 | KCNC 설계팀 | 2013.12.27 | 11389 |
| 1 | 안녕하세요? 1 | 김희창 | 2013.10.31 | 12548 |
GRIDSTYLE 0 ~ 7 까지의 옵션이 있습니다.
Yeh 환경설정 치수기입 GRID표시 체크는 항상 점선으로 보이게 고정 되어 있어요 (display 속도에 영향이 있습니다)
GRID표시 체크 해제 후 사용하시면 되고 F7 로 토글 로 하시면 됩니다.
